Hệ thống hút bụi gỗ công nghiệp gồm những gì? Cách lựa chọn cho nhà máy

Trong quá trình chế biến gỗ, các công đoạn như cưa, xẻ, bào, phay, chà nhám và gia công bằng máy CNC có thể phát sinh lượng lớn bụi, mạt gỗ và các hạt bụi mịn. Nếu không được thu gom phù hợp, bụi có thể phát tán trong nhà xưởng, ảnh hưởng đến môi trường làm việc, vệ sinh thiết bị và chất lượng sản xuất.

Đối với các nhà máy sản xuất đồ gỗ, nội thất và ván gỗ công nghiệp, việc đầu tư hệ thống hút bụi không chỉ nhằm thu gom bụi tại từng máy mà còn cần được tính toán phù hợp với toàn bộ dây chuyền.

Vậy hệ thống hút bụi gỗ công nghiệp gồm những thiết bị nào? Cyclone và lọc túi vải khác nhau ra sao? Doanh nghiệp cần lưu ý gì khi lựa chọn hệ thống?

Bài viết dưới đây sẽ giúp doanh nghiệp hiểu những thành phần cơ bản và các yếu tố cần đánh giá trước khi đầu tư.

1. Hệ thống hút bụi gỗ công nghiệp là gì?

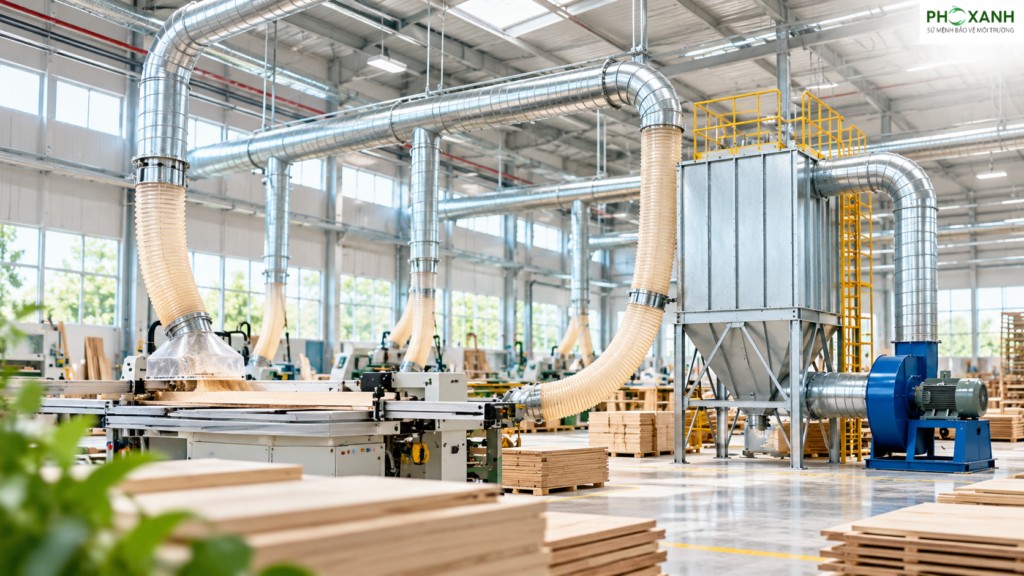

Hệ thống hút bụi gỗ công nghiệp là tổ hợp các thiết bị có chức năng thu gom bụi tại nguồn phát sinh, vận chuyển bụi qua đường ống và tách bụi khỏi dòng không khí bằng thiết bị xử lý phù hợp.

Tùy theo quy mô nhà máy và đặc điểm sản xuất, hệ thống có thể phục vụ một máy riêng lẻ hoặc kết nối nhiều máy trên cùng dây chuyền.

Một hệ thống hút bụi gỗ thường bao gồm:

• Chụp hút hoặc đầu hút bụi tại máy sản xuất.
• Đường ống dẫn bụi.
• Quạt hút công nghiệp.
• Thiết bị tách bụi hoặc lọc bụi.
• Phễu thu và bộ phận chứa, xả bụi.
• Hệ thống điều khiển, giám sát và các hạng mục an toàn phù hợp.

Không phải nhà máy nào cũng cần cấu hình giống nhau. Phương án thiết kế cần căn cứ vào loại bụi, số lượng điểm hút, lưu lượng khí, mặt bằng và điều kiện vận hành thực tế.

2. Các bộ phận chính của hệ thống hút bụi gỗ

2.1. Chụp hút bụi tại nguồn phát sinh

Chụp hút là bộ phận tiếp nhận bụi ngay tại vị trí máy gia công gỗ phát sinh bụi.

Các vị trí thường cần xem xét bố trí đầu hút gồm:

• Máy cưa và máy xẻ gỗ.
• Máy bào, máy phay và máy đánh cạnh.
• Máy chà nhám.
• Máy CNC gia công gỗ.
• Máy nghiền, băm hoặc thiết bị xử lý nguyên liệu gỗ.

Mỗi loại máy có hướng phát tán và đặc điểm phát sinh bụi khác nhau. Vì vậy, chụp hút cần được bố trí phù hợp với vị trí phát sinh, hướng chuyển động của bụi và không gian thao tác của người vận hành.

Nếu đầu hút đặt không phù hợp hoặc khả năng thu gom không đáp ứng yêu cầu, bụi vẫn có thể phát tán ra xung quanh ngay cả khi nhà máy đã lắp quạt hút và thiết bị lọc.

Lưu ý: Khi thiết kế hệ thống, cần đánh giá hiệu quả thu gom tại từng điểm hút, thay vì chỉ quan tâm đến công suất của quạt.

2.2. Đường ống dẫn bụi

Đường ống có nhiệm vụ vận chuyển dòng khí chứa bụi từ các điểm hút đến thiết bị xử lý.

Đối với nhà máy có nhiều máy gia công, việc bố trí đường ống cần được tính toán để phân phối lưu lượng phù hợp giữa các nhánh.

Một số yếu tố cần xem xét gồm:

• Số lượng và vị trí các điểm hút.
• Chiều dài đường ống và số lượng đoạn co, nhánh rẽ.
• Tổn thất áp suất trên đường ống.
• Đặc điểm của bụi và khả năng lắng đọng trong quá trình vận chuyển.
• Khả năng mở rộng dây chuyền trong tương lai.

Nếu thiết kế đường ống không phù hợp, một số vị trí có thể hút yếu trong khi những vị trí khác lại không được phân phối lưu lượng như dự kiến.

Do đó, đường ống cần được thiết kế đồng bộ với chụp hút, quạt và thiết bị lọc bụi.

2.3. Quạt hút công nghiệp

Quạt hút tạo ra chênh lệch áp suất để duy trì dòng khí chuyển động từ các điểm hút qua hệ thống xử lý.

Việc lựa chọn quạt không nên chỉ dựa trên công suất động cơ. Cần xác định lưu lượng khí cần thiết và áp suất mà quạt phải đáp ứng trong điều kiện vận hành của toàn hệ thống.

Các yếu tố ảnh hưởng gồm số lượng điểm hút hoạt động đồng thời, trở lực đường ống, tổn thất qua thiết bị lọc và phương án điều khiển.

Nếu lựa chọn không phù hợp, hệ thống có thể không đạt khả năng thu gom mong muốn hoặc tiêu thụ năng lượng không cần thiết.

2.4. Cyclone tách bụi

Cyclone là thiết bị sử dụng chuyển động xoáy của dòng khí và lực ly tâm để tách các hạt bụi ra khỏi dòng không khí.

Khi dòng khí chứa bụi đi vào cyclone theo phương tiếp tuyến, các hạt bụi chịu tác động của chuyển động xoáy và có xu hướng di chuyển về phía thành thiết bị, sau đó rơi xuống bộ phận thu bụi.

Cyclone thường được xem xét khi dòng khí chứa bụi tương đối thô hoặc khi cần tách một phần bụi trước công đoạn lọc tiếp theo.

Ưu điểm của thiết bị là cấu tạo tương đối đơn giản và có thể thu gom bụi khô mà không cần sử dụng túi lọc trong chính công đoạn tách bụi đó.

Tuy nhiên, khả năng tách bụi phụ thuộc vào kích thước hạt, tính chất bụi, cấu tạo cyclone và điều kiện vận hành. Cyclone không mặc nhiên thay thế được thiết bị lọc bụi mịn trong mọi trường hợp.

Đặc biệt, cyclone chỉ thực hiện chức năng tách bụi, không xử lý trực tiếp các hợp chất hữu cơ bay hơi (VOCs) ở dạng khí.

2.5. Thiết bị lọc bụi túi vải

Thiết bị lọc bụi túi vải sử dụng vật liệu lọc để giữ lại các hạt bụi khi dòng khí đi qua bề mặt túi lọc.

Bụi được giữ lại và tích tụ trên vật liệu lọc hoặc lớp bụi hình thành trên bề mặt lọc. Thiết bị có thể được thiết kế với cơ chế làm sạch túi lọc phù hợp để duy trì khả năng vận hành.

Trong nhà máy gỗ, lọc túi vải có thể được xem xét khi cần thu gom bụi mịn từ các công đoạn gia công, chà nhám hoặc các nguồn phát sinh bụi khác.

Việc lựa chọn thiết bị cần xem xét loại vật liệu lọc, đặc điểm bụi, nhiệt độ và độ ẩm của dòng khí, lưu lượng, trở lực cho phép và phương án vệ sinh túi lọc.

Không nên lựa chọn túi lọc chỉ dựa trên kích thước thiết bị hoặc công suất quạt. Cấu hình phải phù hợp với điều kiện làm việc thực tế.

Cũng cần phân biệt rõ chức năng của thiết bị: lọc túi vải giữ lại bụi dạng hạt, không phải thiết bị xử lý trực tiếp VOCs ở dạng khí.

2.6. Phễu thu bụi và hệ thống xả bụi

Sau khi được tách khỏi dòng khí, bụi cần được thu gom và đưa ra khỏi thiết bị một cách phù hợp.

Các bộ phận liên quan có thể gồm phễu thu, thùng chứa, van xả hoặc cơ cấu vận chuyển bụi tùy cấu hình hệ thống.

Nếu bụi tích tụ quá mức hoặc không được xả đúng cách, thiết bị có thể gặp vấn đề trong quá trình vận hành.

Do đó, thiết kế cần tính đến khả năng tiếp cận để kiểm tra, vệ sinh, thu gom bụi và bảo trì định kỳ.

3. Nên lựa chọn hệ thống hút bụi gỗ như thế nào?

Không có một cấu hình duy nhất phù hợp cho mọi nhà máy. Doanh nghiệp cần căn cứ vào công đoạn sản xuất và yêu cầu kiểm soát bụi thực tế.

3.1. Nhà máy cưa, xẻ và bào gỗ

Những công đoạn này thường phát sinh dăm, mạt gỗ và bụi trong quá trình gia công.

Phương án cần ưu tiên khả năng thu gom tại nguồn, thiết kế đường ống phù hợp và bố trí thiết bị tách bụi theo đặc điểm dòng khí.

Tùy loại bụi và yêu cầu đầu ra, cyclone có thể được xem xét để tách bụi thô, kết hợp với công đoạn lọc tiếp theo khi cần thiết.

3.2. Nhà máy có công đoạn chà nhám

Chà nhám có thể tạo ra lượng bụi mịn đáng kể. Việc thu gom cần được đánh giá riêng theo loại máy, vật liệu gia công và đặc điểm phát sinh bụi.

Doanh nghiệp cần xem xét chụp hút, lưu lượng hút tại từng máy và thiết bị lọc phù hợp. Không nên mặc định rằng chỉ cần lắp cyclone là có thể đáp ứng mọi yêu cầu thu gom bụi mịn.

3.3. Nhà máy có nhiều máy hoạt động đồng thời

Với dây chuyền có nhiều máy, thiết kế cần xác định số điểm hút hoạt động cùng lúc và nhu cầu lưu lượng tương ứng.

Đường ống, quạt và thiết bị lọc phải được tính toán đồng bộ. Ngoài ra, cần xem xét khả năng điều chỉnh lưu lượng khi chế độ sản xuất thay đổi.

Nếu nhà máy dự kiến mở rộng dây chuyền, nên đánh giá trước khả năng đáp ứng của hệ thống hiện tại để hạn chế việc phải cải tạo nhiều lần.

3.4. Nhà máy có công đoạn sơn, phủ bề mặt gỗ

Đây là trường hợp cần đặc biệt lưu ý vì bụi và khí thải có thể có bản chất khác nhau.

Công đoạn gia công cơ học phát sinh bụi gỗ; trong khi công đoạn phun sơn, phủ bề mặt có thể phát sinh bụi sơn và VOCs tùy loại sơn, keo, dung môi và quy trình sản xuất.

Hệ thống hút bụi gỗ thông thường không thể mặc nhiên xử lý được tất cả các thành phần này.

Đối với VOCs, cần đánh giá riêng đặc tính dòng khí, nồng độ, lưu lượng và điều kiện vận hành để lựa chọn phương pháp xử lý thích hợp. Than hoạt tính có thể được xem xét cho một số dòng khí phù hợp, nhưng cần tính đến khả năng hấp phụ, độ ẩm, nhiệt độ, các chất cạnh tranh và thời điểm thay vật liệu.

Vì vậy, nhà máy có cả gia công gỗ và sơn phủ nên được đánh giá theo từng nguồn phát sinh, thay vì gộp tất cả thành một hệ thống xử lý bụi duy nhất.

4. Những yếu tố cần kiểm tra trước khi đầu tư

Trước khi lựa chọn đơn vị thiết kế và thi công, doanh nghiệp nên chuẩn bị các thông tin cơ bản sau.

Thứ nhất, xác định nguồn phát sinh bụi. Lập danh sách máy móc, công đoạn và vị trí cần thu gom.

Thứ hai, xác định chế độ vận hành. Làm rõ số lượng máy hoạt động đồng thời, thời gian vận hành và kế hoạch mở rộng sản xuất.

Thứ ba, đánh giá đặc tính bụi. Xác định loại gỗ, đặc điểm bụi, mức độ phát sinh và các yếu tố có thể ảnh hưởng đến thiết bị thu gom, lọc bụi.

Thứ tư, khảo sát mặt bằng. Kiểm tra vị trí đặt thiết bị, tuyến đường ống, không gian bảo trì và phương án thu gom bụi sau xử lý.

Thứ năm, đánh giá an toàn. Bụi gỗ tích tụ và phân tán có thể tạo ra nguy cơ cháy, nổ trong những điều kiện nhất định. Vì vậy, việc thiết kế và vận hành cần xem xét nguy cơ này, đồng thời tuân thủ các yêu cầu an toàn, hướng dẫn của nhà sản xuất và quy định áp dụng tại cơ sở.

Thứ sáu, xác định yêu cầu đầu ra. Nếu hệ thống có chức năng xử lý khí thải công nghiệp, cần làm rõ các yêu cầu kiểm soát phát thải tương ứng với nguồn phát sinh và hồ sơ môi trường của nhà máy.

Việc chuẩn bị đầy đủ thông tin giúp quá trình khảo sát và lựa chọn giải pháp có cơ sở hơn, hạn chế tình trạng đầu tư thiết bị không phù hợp với nhu cầu thực tế.

5. Khi nào nhà máy cần cải tạo hệ thống hút bụi gỗ?

Doanh nghiệp nên xem xét đánh giá lại hệ thống khi xuất hiện một hoặc nhiều tình trạng sau:

• Bụi vẫn phát tán tại vị trí máy dù hệ thống đang hoạt động.
• Khả năng hút tại một số điểm không đáp ứng yêu cầu vận hành.
• Dây chuyền sản xuất đã thay đổi hoặc bổ sung máy móc.
• Thiết bị lọc thường xuyên gặp vấn đề hoặc khó bảo trì.
• Bụi tích tụ trong đường ống hoặc khu vực sản xuất.
• Hệ thống hiện tại không còn phù hợp với mặt bằng và chế độ vận hành.

Tùy nguyên nhân, phương án cải tạo có thể tập trung vào chụp hút, đường ống, quạt, thiết bị lọc hoặc cơ cấu thu gom bụi.

Không phải trường hợp nào cũng cần thay toàn bộ hệ thống. Việc kiểm tra hiện trạng và xác định nguyên nhân trước khi đề xuất cải tạo sẽ giúp doanh nghiệp lựa chọn phạm vi đầu tư phù hợp hơn.

6. Phố Xanh tư vấn giải pháp xử lý bụi và khí thải nhà máy gỗ

Mỗi nhà máy có quy mô, dây chuyền và nguồn phát sinh ô nhiễm khác nhau. Vì vậy, việc lựa chọn hệ thống cần bắt đầu từ khảo sát hiện trạng và đánh giá yêu cầu kỹ thuật của cơ sở.

Phố Xanh định hướng tư vấn giải pháp theo đặc điểm sản xuất, xem xét phương án thu gom bụi tại nguồn, lựa chọn thiết bị xử lý phù hợp và đánh giá các nguồn khí thải cần kiểm soát riêng.

Đối với nhà máy có cả công đoạn gia công gỗ và sơn phủ, việc phân biệt bụi gỗ, bụi sơn và VOCs là cơ sở quan trọng để lựa chọn công nghệ phù hợp.

Nhà máy của bạn đang cần lắp đặt mới, cải tạo hệ thống hút bụi hoặc đánh giá giải pháp xử lý khí thải?

Hãy liên hệ Phố Xanh để trao đổi về công đoạn sản xuất, hiện trạng hệ thống và yêu cầu xử lý. Các thông tin này sẽ giúp xác định phạm vi khảo sát và cơ sở đề xuất phương án phù hợp với nhà máy.

7. Câu hỏi thường gặp

Hệ thống hút bụi gỗ công nghiệp gồm những thiết bị nào?

Hệ thống hút bụi gỗ công nghiệp thường gồm chụp hút bụi tại máy, đường ống dẫn bụi, quạt hút, thiết bị tách hoặc lọc bụi và bộ phận thu gom bụi. Cấu hình cụ thể phụ thuộc vào số lượng máy, lưu lượng khí, đặc điểm bụi và quy mô nhà xưởng.

Cyclone có xử lý được bụi mịn không?

Cyclone có khả năng tách bụi nhờ lực ly tâm, nhưng hiệu quả phụ thuộc vào kích thước hạt bụi và thiết kế thiết bị. Với yêu cầu thu gom bụi mịn cao, cần đánh giá khả năng kết hợp thêm thiết bị lọc phù hợp.

Lọc túi vải có xử lý được VOCs không?

Lọc túi vải chủ yếu giữ lại bụi dạng hạt, không trực tiếp xử lý VOCs ở dạng khí. Nếu nhà máy phát sinh hơi dung môi hoặc VOCs từ công đoạn sơn, cần đánh giá riêng nguồn phát sinh và lựa chọn công nghệ xử lý phù hợp.

Chi phí lắp đặt hệ thống hút bụi gỗ phụ thuộc vào những yếu tố nào?

Chi phí phụ thuộc vào số lượng điểm hút, lưu lượng khí, loại bụi, thiết bị xử lý, chiều dài và bố trí đường ống, mặt bằng lắp đặt và phạm vi thi công. Muốn lập dự toán có cơ sở, cần khảo sát hiện trạng và xác định yêu cầu kỹ thuật của nhà máy.

Nhà máy đã có hệ thống hút bụi nhưng bụi vẫn phát tán thì phải làm gì?

Cần kiểm tra chụp hút, đường ống, độ kín của hệ thống, tình trạng quạt hút, thiết bị lọc và chế độ vận hành. Sau khi xác định nguyên nhân, mới quyết định điều chỉnh, bổ sung hoặc cải tạo bộ phận cần thiết.
