Cyclone lọc bụi gỗ: Nguyên lý hoạt động, ưu điểm và khi nào nên sử dụng?

Trong các nhà máy chế biến gỗ, bụi phát sinh từ công đoạn cưa, xẻ, bào, phay và gia công vật liệu có thể gây ảnh hưởng đến môi trường làm việc, vệ sinh thiết bị và hoạt động sản xuất. Để kiểm soát nguồn bụi này, doanh nghiệp thường cần một hệ thống thu gom tại nguồn kết hợp với thiết bị tách hoặc lọc bụi phù hợp.

Một trong những thiết bị được sử dụng trong hệ thống hút bụi công nghiệp là cyclone tách bụi. Thiết bị này sử dụng chuyển động xoáy của dòng khí để tách các hạt bụi ra khỏi không khí, thường được cân nhắc khi cần thu gom bụi tương đối thô hoặc giảm tải bụi cho thiết bị lọc phía sau.

Tuy nhiên, cyclone không phải giải pháp phù hợp cho mọi loại bụi và không mặc nhiên thay thế được thiết bị lọc bụi mịn.

Vậy cyclone lọc bụi gỗ hoạt động như thế nào? Khi nào nên sử dụng cyclone độc lập và khi nào cần kết hợp với lọc túi vải? Doanh nghiệp cần lưu ý gì khi đầu tư hệ thống?

Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn trước khi lựa chọn giải pháp cho nhà máy.

1. Cyclone lọc bụi gỗ là gì?

Cyclone là thiết bị tách bụi khỏi dòng khí bằng tác động của chuyển động xoáy, lực quán tính và lực ly tâm.

Trong hệ thống hút bụi gỗ, dòng khí chứa bụi được dẫn vào cyclone theo cấu hình thiết kế. Chuyển động xoáy làm các hạt bụi có xu hướng di chuyển về phía thành thiết bị, sau đó đi xuống bộ phận thu bụi. Dòng khí sau khi tách bụi đi qua cửa ra để chuyển đến công đoạn tiếp theo hoặc được xử lý theo phương án thiết kế của hệ thống.

Một cyclone thông thường có các bộ phận chính:

• Cửa vào: Đưa dòng khí chứa bụi vào thiết bị.
• Thân cyclone: Tạo chuyển động xoáy để phân tách các hạt bụi.
• Phần hình nón: Hỗ trợ đưa bụi đã tách xuống phía dưới.
• Cửa ra khí: Dẫn dòng khí ra khỏi thiết bị.
• Phễu thu bụi: Chứa bụi được tách khỏi dòng khí.

Cấu tạo và kích thước cyclone cần được lựa chọn theo lưu lượng khí, đặc tính bụi và yêu cầu của hệ thống.

Đối với nhà máy gỗ, cyclone có thể được xem xét trong hệ thống thu gom bụi từ các công đoạn gia công cơ học. Tuy nhiên, việc có cần bổ sung lọc túi vải hay thiết bị xử lý khác hay không phải được xác định dựa trên yêu cầu thực tế.

2. Nguyên lý hoạt động của cyclone tách bụi gỗ

2.1. Dòng khí chứa bụi đi vào cyclone

Không khí chứa bụi từ các máy gia công được thu gom qua chụp hút và đường ống, sau đó đưa đến cyclone.

Dòng khí đi vào thiết bị theo hướng được thiết kế để tạo chuyển động xoáy. Điều kiện dòng khí đầu vào ảnh hưởng trực tiếp đến khả năng phân tách bụi.

Nếu hệ thống thu gom tại nguồn hoạt động không hiệu quả, bụi có thể phát tán trong nhà xưởng trước khi được đưa đến thiết bị xử lý. Vì vậy, cyclone cần được xem xét như một phần của hệ thống tổng thể, không phải thiết bị hoạt động độc lập với đường ống và quạt hút.

2.2. Các hạt bụi được tách khỏi dòng khí

Khi dòng khí chuyển động xoáy trong cyclone, các hạt bụi chịu tác động của lực quán tính và lực ly tâm, khiến chúng có xu hướng dịch chuyển về phía thành thiết bị.

Khả năng tách bụi phụ thuộc vào nhiều yếu tố, bao gồm:

• Kích thước và phân bố kích thước hạt bụi.
• Khối lượng riêng và đặc tính của bụi.
• Hình dạng và kích thước cyclone.
• Lưu lượng, vận tốc dòng khí và điều kiện vận hành.
• Đặc điểm cấu tạo cửa vào, cửa ra và bộ phận thu bụi.

Nhìn chung, cyclone thông thường thường thuận lợi hơn đối với các hạt bụi tương đối lớn. Các hạt nhỏ hơn có thể khó tách hơn và có khả năng đi theo dòng khí ra khỏi thiết bị.

Do đó, không nên mặc định rằng lắp cyclone là đủ để kiểm soát mọi kích thước bụi trong nhà máy gỗ.

2.3. Bụi được thu gom, dòng khí tiếp tục được xử lý

Các hạt bụi đã tách được đưa xuống phễu thu bụi. Bộ phận này cần được thiết kế và vận hành phù hợp để hạn chế bụi phát tán trở lại dòng khí.

Dòng khí sau cyclone có thể tiếp tục đi qua thiết bị lọc bụi khác nếu yêu cầu xử lý đòi hỏi.

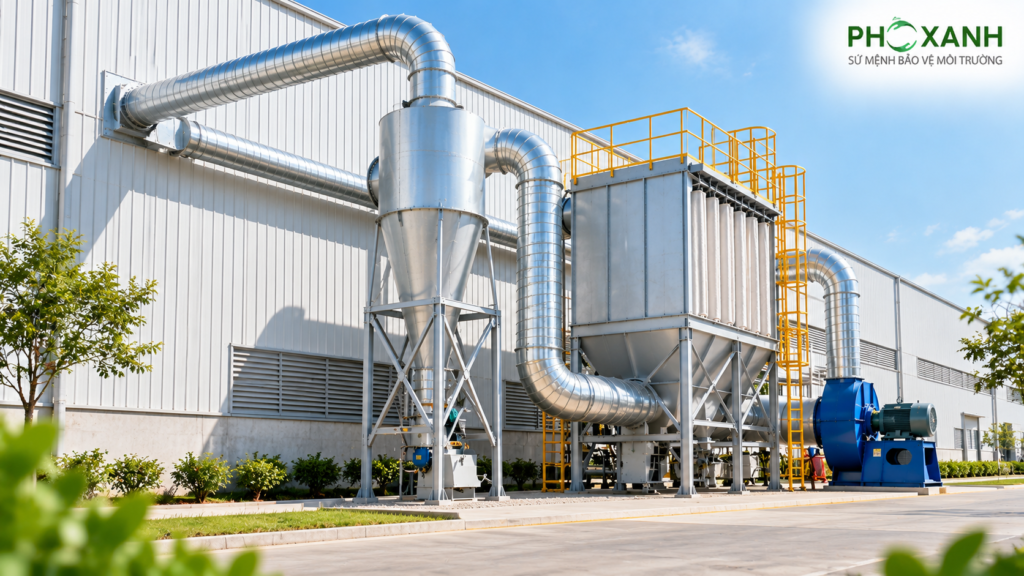

Ví dụ, hệ thống có thể sử dụng cyclone để tách một phần bụi thô trước khi đưa dòng khí qua lọc túi vải. Cấu hình này cần được tính toán dựa trên đặc điểm bụi và yêu cầu đầu ra, thay vì áp dụng giống nhau cho mọi nhà máy.

3. Ưu điểm của cyclone trong hệ thống hút bụi gỗ

3.1. Có thể tách một phần bụi trước công đoạn lọc

Cyclone có thể giúp giảm lượng bụi đi vào thiết bị lọc phía sau khi được lựa chọn và vận hành phù hợp.

Trong những hệ thống có lượng bụi thô đáng kể, việc tách bụi trước có thể hỗ trợ giảm tải cho thiết bị lọc. Mức độ lợi ích thực tế phụ thuộc vào đặc tính dòng khí và cấu hình thiết kế.

3.2. Cấu tạo tương đối đơn giản

Cyclone thường có cấu tạo cơ khí tương đối đơn giản và không sử dụng vật liệu lọc dạng túi bên trong thiết bị tách bụi.

Điều này có thể giúp việc kiểm tra và bảo trì một số bộ phận thuận tiện hơn so với các thiết bị có cấu tạo phức tạp hơn. Tuy nhiên, cyclone vẫn cần được kiểm tra tình trạng mài mòn, điểm nối, cửa xả bụi và các vị trí có thể bị tắc nghẽn.

3.3. Có thể ứng dụng trong hệ thống thu gom bụi quy mô công nghiệp

Cyclone có thể được tích hợp vào hệ thống hút bụi cho các dây chuyền chế biến gỗ, tùy thuộc vào lưu lượng khí, đặc tính bụi và yêu cầu xử lý.

Đối với nhà máy có nhiều máy cưa, bào hoặc thiết bị gia công, việc lựa chọn cyclone cần đi cùng thiết kế đường ống, quạt hút và các điểm thu gom bụi.

Điểm quan trọng: Ưu điểm của cyclone chỉ phát huy khi thiết bị được lựa chọn đúng mục đích. Không nên xem cyclone là giải pháp mặc định cho mọi yêu cầu kiểm soát bụi.

4. Hạn chế của cyclone khi xử lý bụi gỗ

4.1. Khả năng tách bụi phụ thuộc vào kích thước hạt

Cyclone thông thường thường phù hợp hơn với các hạt bụi tương đối lớn. Hiệu quả tách các hạt nhỏ phụ thuộc vào thiết kế và điều kiện vận hành, đồng thời có thể phải đánh đổi bằng tổn thất áp suất và mức tiêu thụ năng lượng cao hơn.

Nếu nhà máy phát sinh nhiều bụi mịn, cần đánh giá xem cyclone có đáp ứng được yêu cầu hay phải bổ sung công đoạn lọc khác.

4.2. Không thay thế hoàn toàn thiết bị lọc bụi mịn trong mọi trường hợp

Khi yêu cầu kiểm soát bụi mịn cao hơn khả năng của cyclone, doanh nghiệp có thể cần xem xét lọc túi vải hoặc công nghệ lọc phù hợp khác.

Việc lựa chọn cần dựa trên thông số kỹ thuật, đặc tính bụi và yêu cầu đầu ra của hệ thống.

Không nên chỉ dựa vào tên thiết bị hoặc công suất quạt để kết luận hệ thống đã đáp ứng yêu cầu xử lý.

4.3. Không xử lý trực tiếp VOCs ở dạng khí

Đây là điểm doanh nghiệp cần đặc biệt lưu ý khi nhà máy có công đoạn sơn hoặc phủ bề mặt.

Cyclone là thiết bị tách bụi dạng hạt, không phải thiết bị xử lý trực tiếp các hợp chất hữu cơ bay hơi (VOCs) ở dạng khí.

Nếu nhà máy phát sinh bụi gỗ, bụi sơn và VOCs từ những công đoạn khác nhau, cần phân loại từng nguồn phát sinh và lựa chọn công nghệ tương ứng. Không thể chỉ lắp cyclone rồi xem đó là giải pháp xử lý toàn bộ khí thải của nhà máy.

5. Khi nào nhà máy gỗ nên sử dụng cyclone?

Việc lựa chọn cyclone cần dựa trên đặc điểm sản xuất và yêu cầu thu gom bụi thực tế.

5.1. Nhà máy phát sinh bụi thô từ công đoạn gia công

Đối với các công đoạn như cưa, xẻ, bào hoặc gia công tạo ra dăm và bụi gỗ tương đối thô, cyclone có thể được xem xét như một thiết bị tách bụi trong hệ thống thu gom.

Tuy nhiên, doanh nghiệp vẫn cần đánh giá lượng bụi mịn còn lại và yêu cầu của dòng khí sau xử lý.

5.2. Hệ thống cần tách bụi trước khi qua thiết bị lọc

Nếu dòng khí có lượng bụi thô lớn, việc bố trí cyclone trước thiết bị lọc có thể giúp giảm tải bụi cho công đoạn phía sau.

Phương án này cần được đánh giá trên cơ sở lưu lượng khí, phân bố kích thước hạt và điều kiện vận hành. Không phải hệ thống nào cũng cần lắp cyclone trước lọc túi vải.

5.3. Nhà máy cần cải tạo hệ thống hút bụi hiện có

Khi hệ thống hút bụi đang vận hành nhưng khả năng thu gom chưa đáp ứng yêu cầu, doanh nghiệp cần kiểm tra nguyên nhân trước khi quyết định bổ sung cyclone.

Những vấn đề có thể cần đánh giá gồm:

• Chụp hút chưa thu gom tốt bụi tại nguồn.
• Đường ống không phù hợp với chế độ vận hành.
• Lưu lượng hoặc áp suất của quạt không đáp ứng yêu cầu.
• Thiết bị lọc không phù hợp với đặc tính bụi.
• Phương án thu gom và xả bụi chưa phù hợp.

Không phải mọi vấn đề đều có thể giải quyết bằng cách lắp thêm cyclone. Cần đánh giá tổng thể để tránh đầu tư thiết bị không giải quyết đúng nguyên nhân.

6. Cyclone và lọc túi vải khác nhau như thế nào?

Cyclone và lọc túi vải có thể cùng xuất hiện trong một hệ thống hút bụi, nhưng chúng hoạt động theo các nguyên lý khác nhau.

Trong một số trường hợp, cyclone kết hợp lọc túi vải có thể là phương án đáng xem xét. Tuy nhiên, cấu hình cuối cùng phải dựa trên đặc tính bụi, lưu lượng khí và yêu cầu xử lý thực tế.

7. Những lưu ý quan trọng khi thiết kế hệ thống cyclone lọc bụi gỗ

7.1. Đánh giá đặc tính bụi trước khi chọn thiết bị

Doanh nghiệp cần xác định nguồn phát sinh bụi, đặc điểm vật liệu, lượng bụi và chế độ sản xuất.

Thông tin này giúp đơn vị thiết kế đánh giá liệu cyclone có phù hợp hay cần kết hợp với thiết bị khác.

7.2. Thiết kế đồng bộ với chụp hút, đường ống và quạt

Cyclone không thể phát huy hiệu quả nếu hệ thống thu gom tại nguồn không đáp ứng yêu cầu.

Việc thiết kế cần xem xét đồng bộ các điểm hút, đường ống, quạt, thiết bị xử lý và bộ phận thu bụi. Nếu chỉ tập trung lựa chọn cyclone mà bỏ qua các thành phần còn lại, hiệu quả của toàn hệ thống có thể không đạt mong muốn.

7.3. Chú ý nguy cơ cháy nổ bụi gỗ

Bụi gỗ có thể tạo thành hỗn hợp bụi cháy trong những điều kiện nhất định. Do đó, khi thiết kế hệ thống thu gom và tách bụi, doanh nghiệp cần đánh giá nguy cơ cháy nổ, tích tụ bụi và các biện pháp an toàn phù hợp với cơ sở.

Việc đánh giá cần được thực hiện bởi người có chuyên môn, căn cứ vào loại vật liệu, quy trình sản xuất và các yêu cầu an toàn áp dụng.

7.4. Xây dựng kế hoạch kiểm tra và bảo trì

Trong quá trình vận hành, cần kiểm tra tình trạng thiết bị, đường ống, điểm nối và bộ phận xả bụi. Những dấu hiệu như giảm khả năng hút, bụi phát tán hoặc tắc nghẽn cần được kiểm tra để xác định nguyên nhân.

Lịch bảo trì nên phù hợp với điều kiện vận hành thực tế và hướng dẫn của nhà sản xuất.

8. Phố Xanh tư vấn giải pháp xử lý bụi gỗ theo đặc điểm nhà máy

Không phải nhà máy nào cũng cần cùng một cấu hình xử lý bụi. Việc lựa chọn cyclone, lọc túi vải hoặc tổ hợp thiết bị cần dựa trên đặc điểm dây chuyền, nguồn phát sinh, lưu lượng khí và yêu cầu đầu ra.

Đối với nhà máy đang đầu tư mới hoặc cải tạo hệ thống hút bụi, việc đánh giá hiện trạng giúp xác định rõ những hạng mục cần xử lý và hạn chế đầu tư thiết bị không phù hợp.

Phố Xanh định hướng tư vấn giải pháp xử lý bụi và khí thải theo đặc điểm sản xuất của từng cơ sở, bao gồm đánh giá nguồn phát sinh, xem xét phương án thu gom và lựa chọn cấu hình thiết bị phù hợp với nhu cầu thực tế.

Nhà máy của bạn đang cần lắp đặt mới hoặc cải tạo hệ thống hút bụi gỗ?

Hãy liên hệ Phố Xanh để trao đổi về công đoạn sản xuất, hiện trạng hệ thống và yêu cầu xử lý. Đây là cơ sở để xác định phạm vi khảo sát và đề xuất phương án phù hợp.

9. Câu hỏi thường gặp về cyclone lọc bụi gỗ

Cyclone có lọc được bụi mịn không?

Cyclone có khả năng tách bụi nhờ lực ly tâm, nhưng hiệu quả thu gom các hạt nhỏ phụ thuộc vào thiết kế thiết bị, đặc tính bụi và điều kiện vận hành. Nếu nhà máy cần kiểm soát bụi mịn ở mức cao, cần đánh giá khả năng kết hợp thêm thiết bị lọc phù hợp.

Cyclone có cần kết hợp với lọc túi vải không?

Không phải hệ thống nào cũng bắt buộc phải kết hợp cyclone với lọc túi vải. Việc lựa chọn phụ thuộc vào đặc tính bụi, lưu lượng khí và yêu cầu xử lý của nhà máy. Trong một số trường hợp, cyclone được sử dụng để tách bụi sơ bộ trước khi dòng khí đi qua thiết bị lọc túi vải.

Cyclone có xử lý được mùi sơn và VOCs không?

Cyclone chủ yếu tách bụi dạng hạt, không trực tiếp xử lý VOCs ở dạng khí. Nếu nhà máy có công đoạn sơn hoặc phủ bề mặt, cần đánh giá riêng nguồn phát sinh mùi và hơi dung môi để lựa chọn công nghệ xử lý phù hợp.

Chi phí lắp đặt cyclone lọc bụi gỗ phụ thuộc vào những yếu tố nào?

Chi phí phụ thuộc vào kích thước và cấu hình thiết bị, lưu lượng khí, vật liệu chế tạo, hệ thống đường ống, quạt hút, bộ phận thu bụi và phạm vi thi công. Để lập báo giá có cơ sở, cần xác định yêu cầu kỹ thuật và khảo sát điều kiện lắp đặt thực tế của nhà máy.

Nhà máy đã có cyclone nhưng vẫn phát tán bụi thì cần làm gì?

Cần kiểm tra khả năng thu gom bụi tại nguồn, đường ống dẫn, quạt hút, tình trạng vận hành của cyclone và yêu cầu lọc bụi ở công đoạn phía sau. Sau khi xác định nguyên nhân, mới lựa chọn phương án điều chỉnh, bổ sung thiết bị hoặc cải tạo hệ thống phù hợp.
